BIM Nachweis für Qualitätssicherung und Compliance
Unterschiede ermitteln und ausgleichen

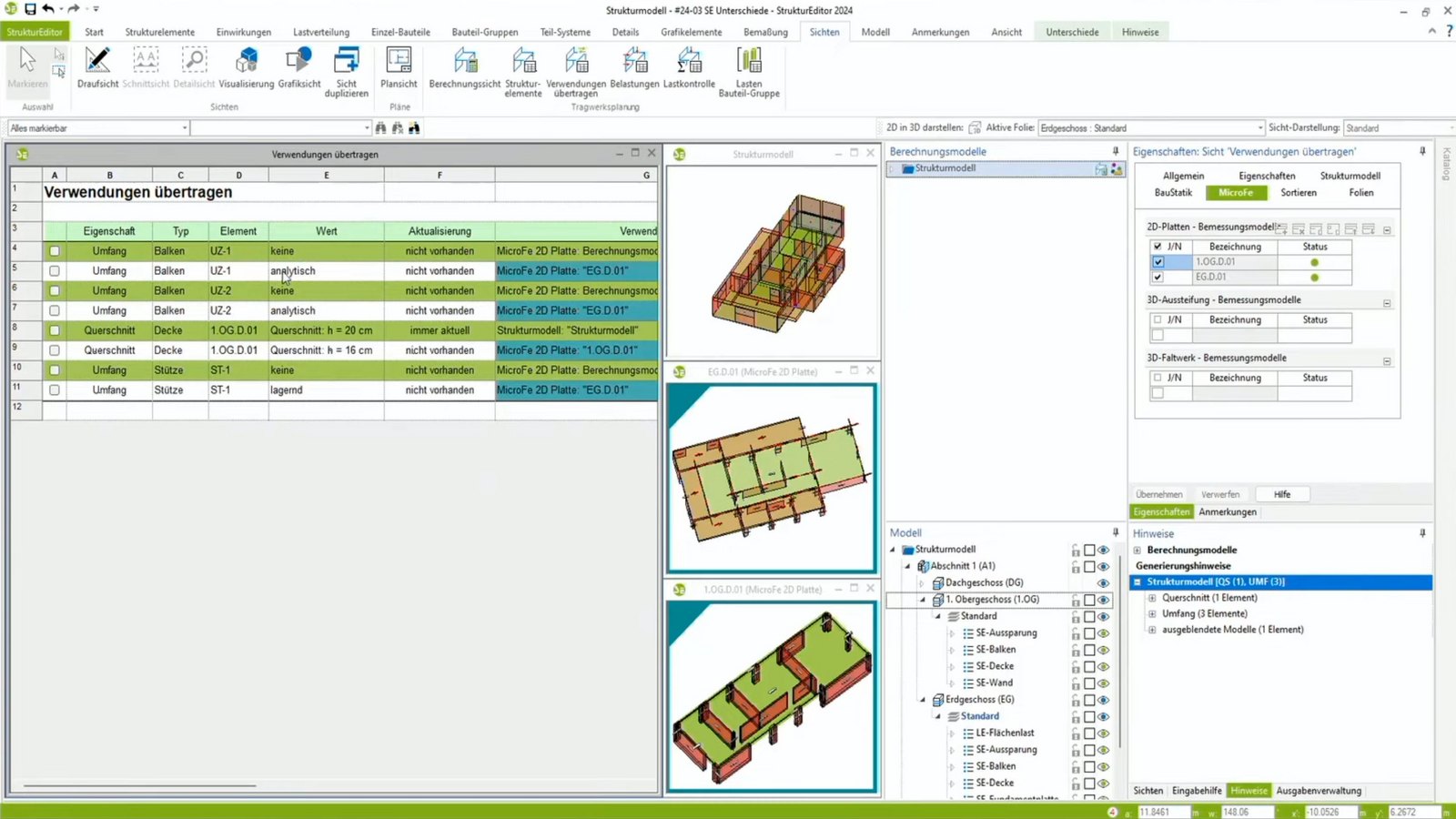

Für die Tragwerksplanung bietet die mb WorkSuite für alle Bemessungen das Strukturmodell als gemeinsame geometrische Grundlage an. Für die einzelnen statischen Aufgaben werden den Bemessungsmodellen jeweils Teilmengen aus dem Strukturmodell zugrunde gelegt. Damit in allen Bemessungsmodellen alle beteiligten Bauteile mit denselben Eigenschaften verwendet werden, bietet die mb WorkSuite die Modellhinweise und eine spezielle Listensicht im StrukturEditor an. Besonders, wenn durch die Bemessung z.B. Abmessungen und Festigkeiten variiert werden, helfen die Modellhinweise, Unterschiede aufzulösen.
BIM Nachweis: Unterschiede zwischen den Verwendungen ermitteln
Bei vielen Projekten werden einzelne Strukturelemente des Tragwerks parallel in mehreren Bemessungsmodellen verwendet. Zum Beispiel wird das Strukturelement einer Wand parallel als Linienlager der aufliegenden Decke, als Teil des Aussteifungssystems sowie bei der Wandbemessung verwendet. Alle drei Verwendungen sollten mit denselben Eigenschaften für das Bauteil bearbeitet werden. An dieser Stelle der Projektbearbeitung bringt das Vergleichen der Bemessungsmodelle alle Unterschiede zum Vorschein, und die Modellhinweise helfen bei der Überführung von Unterschieden zwischen den Bemessungen.
BIM: Unterschiede aus neuem Architekturmodell übernehmen

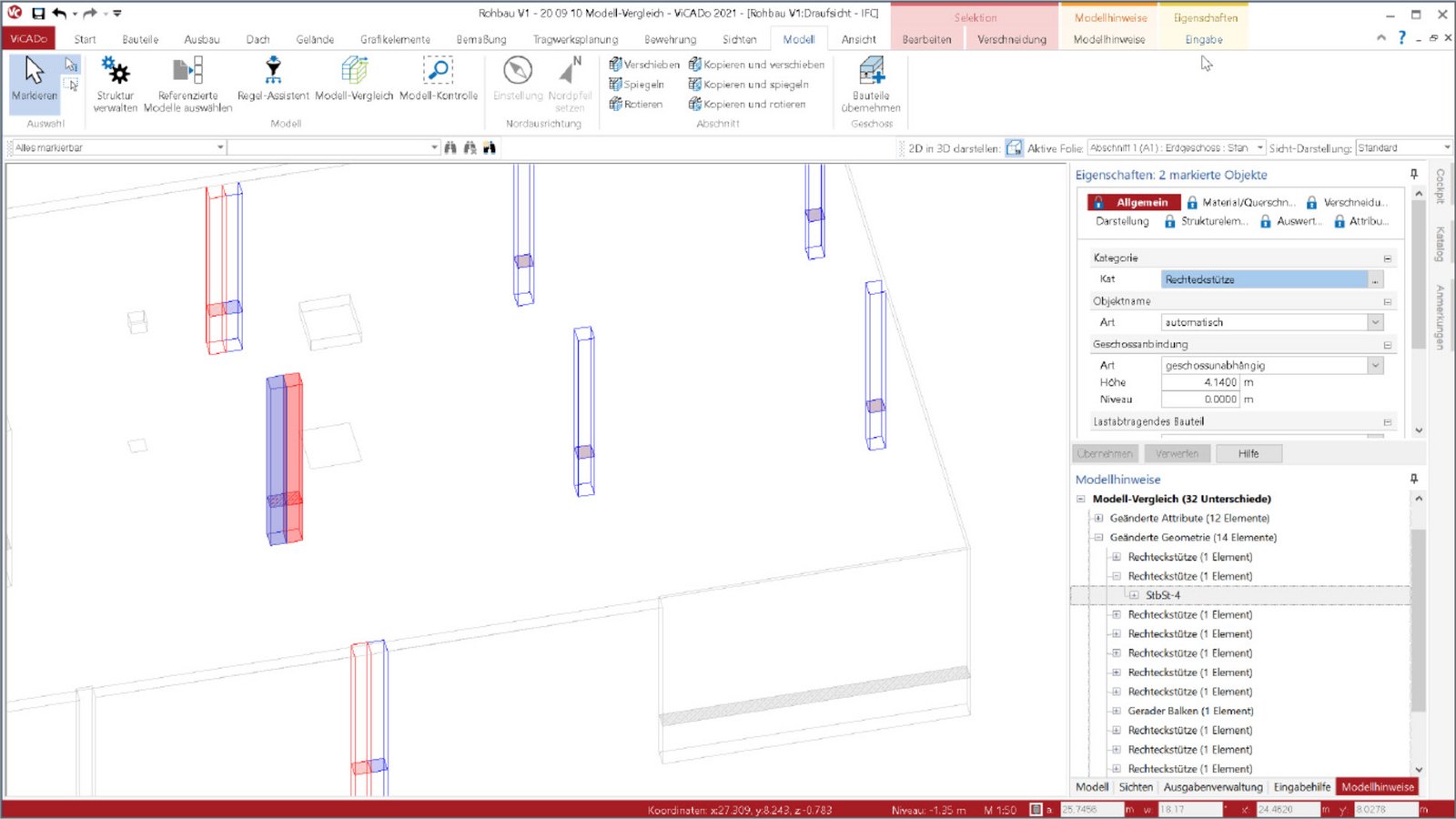

Bei der Tragwerksplanung auf der Grundlage eines importierten IFC-Modells können Situationen entstehen, bei denen im Zuge der laufenden Tragwerksplanung ein neuer Modellstand geliefert wird. Bezogen zum ursprünglichen Modellstand, der bei der Erstellung des ViCADo-Modells genutzt wurde, kann somit für spätere Planungsphase ein neuer Modellstand mit Änderungen vorliegen. Ein neues ViCADo-Modell zu erzeugen, würde redundante Arbeitsschritte bedeuten. Es besteht somit der Wunsch, die verschiedenen einzelnen Unterschiede zu finden und in das bestehende ViCADo-Modell zu überführen. Für beide aufgeführten Anwendungsfälle stellt der Modell-Vergleich eine wertvolle Unterstützung dar. Er ermöglicht die Aufspürung der Unterschiede und deren Auflösung durch die Übernahme von Änderungen.
BIM Schlitz- und Durchbruchplanung

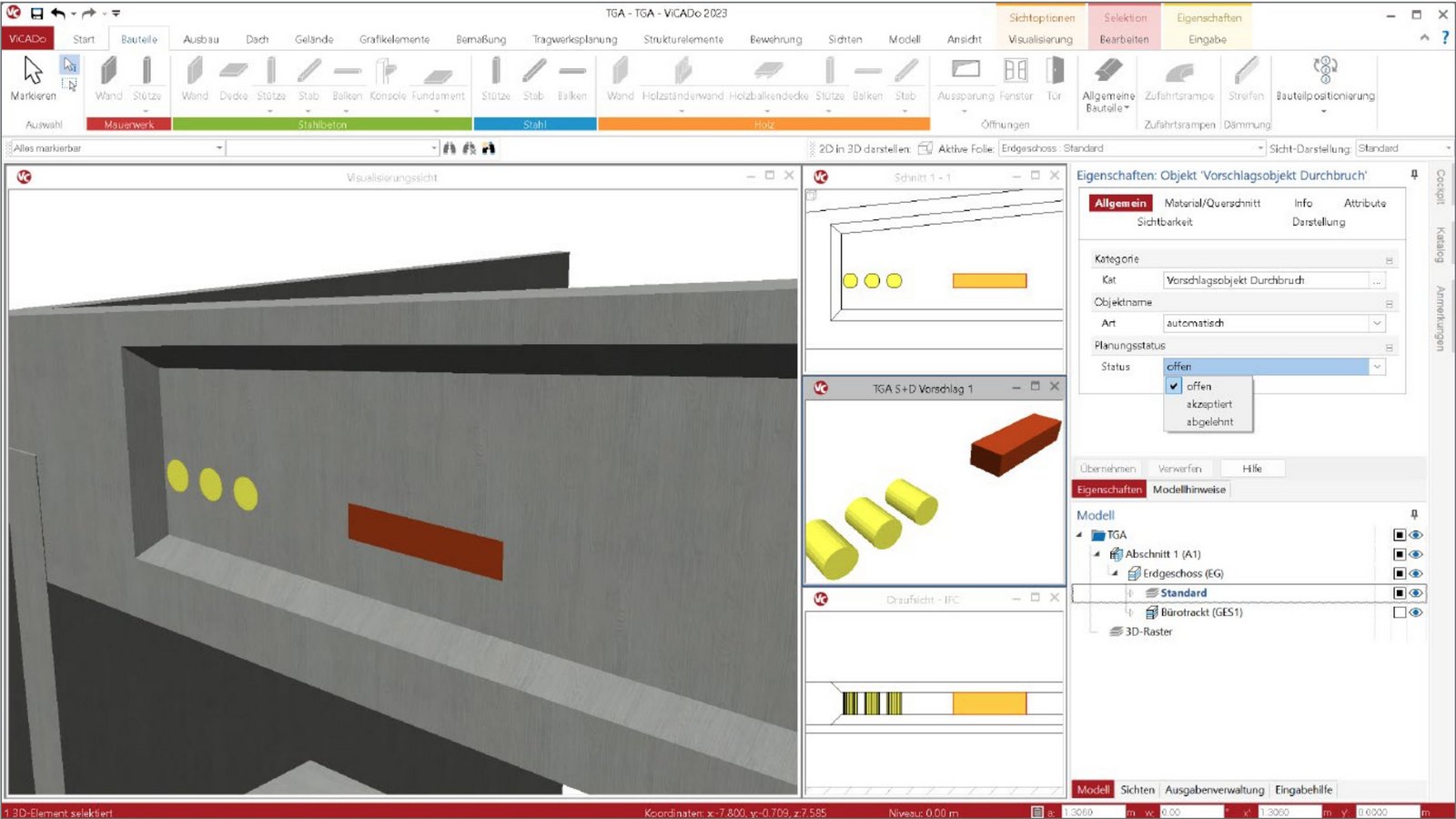

ViCADo unterstützt die Planung der Schlitze und Durchbrüche (S+D-Planung) in einem Tragwerk sowohl in konventionell als auch nach der BIM-Methodik durchgeführten Projektierungen. Die Koordination aller Planungsprozesse in BIM-Projekten erfordert allerdings bei der S+D-Planung einen umfangreicheren Informationsaustausch. Das IFC-Format ist mittlerweile ein etabliertes Austauschformat und wird als Basis für die Koordinierung der S+D-Planung verwendet. Die rechtssichere Dokumentation wird auf Basis von entsprechenden Planungsanmerkungen der jeweiligen Fachplaner als BCF-Datei zur Verfügung gestellt. Eine detaillierte Beschreibung dieser Planungsaufgabe liefert die Richtlinie „VDI/bS 2552 Blatt 11.2:2022-06“ sowie der Leitfaden „Leitfaden für die Schlitz- und Durchbruchsplanung auf Basis von IFC“ der buildingSMART-Regionalgruppe Mitteldeutschland.
