3D Architektur CAD Software für Entwurf, BIM und Bauplanung

Architekturprojekte erfordern heute mehr als klassische zweidimensionale Zeichnungen. CAD Software muss ein vollständiges und konsistentes 3D Gebäudemodell bereitstellen, das Entwurf, Planung, Visualisierung und Auswertung in einem durchgängigen Prozess vereint. Dazu gehören eine intuitive Modellierung, automatisch abgeleitete Pläne, flexible BIM‑konforme Auswertungen und anschauliche Darstellungen für Bauherren und Projektbeteiligte. Gleichzeitig wächst der Bedarf an modellbasierte Arbeitsweisen, BIM Fähigkeit und effizienter Kollaboration. Eine moderne CAD Lösung unterstützt Architekten in allen Leistungsphasen mit einem zentralen digitalem 3D Gebäudemodell. Innerhalb der mb WorkSuite steht dafür das leistungsstarke 3D CAD Programm ViCADo zur Verfügung. Es kann eigenständig für klassische Architekturaufgaben genutzt werden und entfaltet seine volle Stärke im Zusammenspiel mit anderen Anwendungen der mb WorkSuite, insbesondere in der engen Zusammenarbeit mit der Tragwerksplanung.

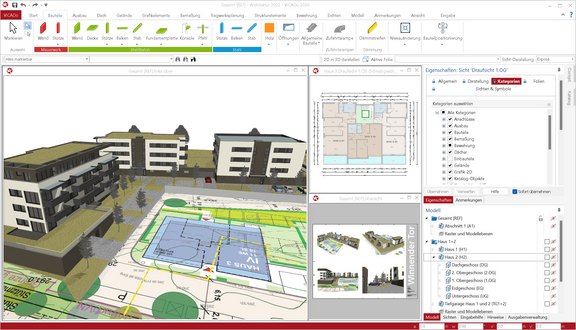

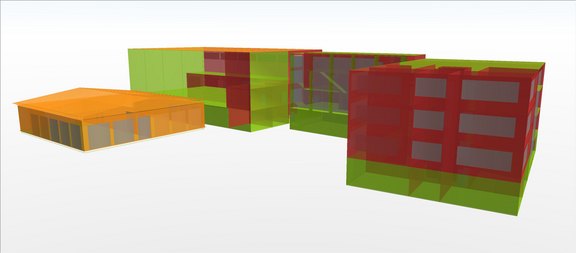

ViCADo bildet Gebäude als durchgängiges dreidimensionales Gebäudemodell ab. Bauteile wie Wände, Decken, Fenster, Türen, Dächer, Treppen, Geländer und Räume werden bauteilorientiert und geschossweise mit umfangreichen Attributen modelliert. Bauteil- und Objektgruppen ermöglichen eine klare Struktur und unterstützen die gezielte Auswertung des Modells. Grundrisse, Schnitte, Ansichten und Details werden direkt aus dem Architekturmodell abgeleitet und bleiben und bleiben durch die assoziative Darstellung stets aktuell.

Normgerechte Flächen- und Raumauswertungen nach DIN 277, II. BV und WoFlV sowie Mengenermittlungen und Kostenübersichten schaffen eine verlässliche Grundlage für Entwurfs- und Ausführungsplanung. Leistungsverzeichnisse können individuell aufgebaut werden und direkt aus dem Modell abgeleitet werden. Mit dem LV Katalog entsteht ein eigener Bürostandard mit Positionen, Preisen und Ausschreibungstexten. Anschauliche Visualisierungen mit Texturen, Licht und Schatten erleichtern die Kommunikation der Planung und unterstützen Wettbewerbseingaben und Bauherrenpräsentationen. Animationspfade und virtuelle Rundgänge machen dabei die Architektur früh erlebbar.

Für eine kooperative Zusammenarbeit unterstützt ViCADo zahlreiche BIM‑ und CAD‑Austauschformate, die sich in der Praxis bewährt haben. Bestehende 2D und 3D Pläne können über DXF/DWG sicher übernommen und weiterbearbeitet werden. Architektur-, Fachplaner- und Bestandsdaten lassen sich über die IFC Schnittstelle im im offenen BIM Prozess optimal integrieren.

Für Visualisierungsobjekte ist die SketchUp 3D Gallery direkt in die ViCADo Benutzeroberfläche eingebunden, sodass Objekte per Drag and Drop übernommen werden können. Geo- und Bestandsdaten wie CityGML oder Geländemodelle aus Punktdateien ermöglichen eine realitätsnahe Planung im Kontext. Punktwolken aus Laserscans werden direkt integriert und ermöglichen eine modellgetreue Bestandserfassung.
