Ein Geschoss in einem ViCADo-3D-Modell besteht aus mehreren geometrischen Informationen, die die Höhenentwicklung des Gebäudemodells definieren und beeinflussen. Mit der neuen Auswahl „Decke oben“ oder „Decke unten“ für die Geschossstruktur wurde die Definition der Geschosshöhe verändert und erweitert. Zum einen wird die Höhe eines Geschosses immer über die lichte Rohbauhöhe definiert. Eine angrenzende Decke oben oder unten wird somit nicht mehr in der Geschosshöhe mit eingefasst. Je nach gewählter Modellstruktur wird aufbauend auf der lichten Rohbauhöhe die konstruktive Höhe durch Addition mit einer angrenzenden Deckenstärke berechnet.
Neue Geschossinformationen

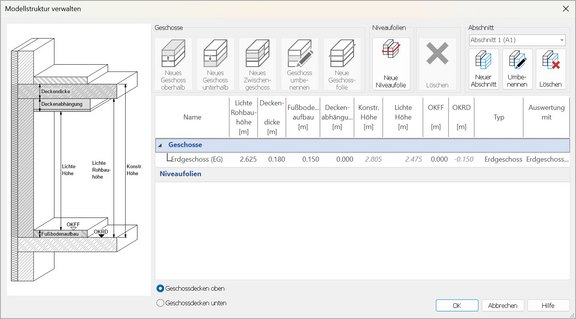

Zum anderen wurde die Geschossinformation um die Höhe der Deckenabhängung erweitert. Damit kann im Zusammenspiel mit dem Fußbodenaufbau die lichte Höhe des Geschosses direkt in der Verwaltung abgelesen werden.
Alle Räume können auf die Geschossinformation mit der Dicke der Deckenabhängung zugreifen. Für alle Geschossinformationen wie Deckendicke, Dicke der Abhängung sowie des Fußbodenaufbaus kann in den Objekten auch eine vom Geschoss abweichende Eingabe gewählt werden.
Modellstruktur mit „Decke unten“
Für den komfortablen Aufbau eines virtuellen Gebäudemodells werden räumliche Informationen benötigt, die in einer 2D-CAD-Anwendung keine Rolle spielen: Ebenen im 3D-Raum. Im klassischen Hochbau orientieren sich diese Ebenen in der Regel an den Geschossen. Hier orientieren sich die Ebenen an den Decken und unterscheiden zwischen Rohbaumaßen und Fertigbaumaßen wie z.B. Oberkante Fertigfußboden. Zusätzlich wird eine Definition für ein Geschoss benötigt, damit eindeutig bekannt ist, welches Bauteil zu welchem Geschoss gehört. Für ViCADo wird ein Geschoss klassisch von Oberkante Rohdecke bis Oberkante Fertigfußboden definiert. Diese Definition umfasst somit eine Decke mit den auflagernden Wänden und Stützen und spiegelt auch den Standard im IFC4-Format wider.
In der architektonischen Planungspraxis hat sich jedoch eine davon abweichende Definition etabliert, nach der ein Geschoss jeweils von Unterkante Decke bis Unterkante Decke reicht. Ein Geschoss umfasst demnach eine Decke einschließlich der aufgehenden Wand und Stützenteile.
Mit der mb WorkSuite 2025 kann für ein ViCADo-Modell frei zwischen den beiden möglichen Strukturen gewählt werden. Diese neue Option ermöglicht die freie Wahl für das Projekt. Dies ist insbesondere für die Projektbearbeitung von Vorteil, wenn spezielle
Vorgaben von Planer- oder Bauherrenseite umgesetzt werden sollen oder im Falle eines IFC-Modellaustausches.
Die Auswahl der gewünschten Modellstruktur muss bei der Modellerstellung festgelegt werden oder wird durch den Import eines Architekturmodells aus einer IFC-Datei bestimmt.
